Dòng CBD
60 / 80 / 100 / 120
Dòng CBD được thiết kế riêng nhằm đáp ứng nhu cầu của người dùng nước ngoài.
Dòng CBD kế thừa các tính năng của Dòng NBD, bên cạnh đó, tất cả các cụm vận hành đều có thể đặt vừa trong container 40 HQ, giúp dễ dàng vận chuyển và giảm chi phí.
Có thể di chuyển vị trí của trạm trộn nhờ đế neo thép được thiết kế đặc biệt cùng các phụ kiện kéo. Thời gian lắp đặt cũng được rút ngắn đáng kể.
Thiết bị đã cho vào container
Chi phí vận chuyển tối thiểu
Lắp ráp nhanh chóng

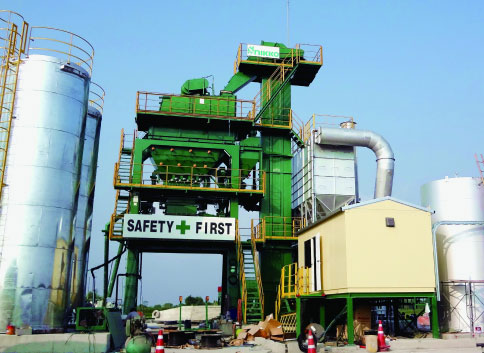

CBD-120ABD
Thông số kỹ thuật
| loại | CBD-60 | CBD-80 | CBD-100 | CBD-120 | |
|---|---|---|---|---|---|
| Công suất | Tối đa 60t/giờ Độ ẩm 4% Nhiệt độ cốt liệu +150℃ |
Tối đa 80t/giờ Độ ẩm 4% Nhiệt độ cốt liệu +150℃ |
Tối đa 100t/giờ Độ ẩm 4% Nhiệt độ cốt liệu +150℃ |
Tối đa 120t/giờ Độ ẩm 4% Nhiệt độ cốt liệu +150℃ |
|
| Tang sấy | Máy sấy theo cụm |
φ1450 X 7000mm Công suất: Tối đa 60t/giờ |
φ1550 X 7300mm Công suất: Tối đa 80t/giờ |
φ1750 X 7300mm Công suất: Tối đa 100t/giờ |
φ1950 X 7750mm Công suất: Tối đa 120t/giờ |
| Buồng đốt | Độ ồn thấp,áp suất cao kiểu phun sương tối đa 500ℓ/giờ |
Độ ồn thấp,áp suất cao kiểu phun sương tối đa 600ℓ/giờ |
Độ ồn thấp,áp suất cao kiểu phun sương tối đa 750ℓ/giờ |
Độ ồn thấp,áp suất cao kiểu phun sương tối đa 900ℓ/giờ |
|
| Hệ thống hút bụi | Túi lọc | Diện tích lọc: 230,4m2 Ống Venturi, nhiều ngăn |
Diện tích lọc: 259,2m2 Ống Venturi, nhiều ngăn |
Diện tích lọc: 288,0m2 Ống Venturi, nhiều ngăn |
Diện tích lọc: 345,2m2 Ống Venturi, nhiều ngăn |
| Quạt hút | 400m3/phút x 3,04kPa ở 100℃ | 420m3/phút x 3,04kPa ở 100℃ | 500m3/phút x 3,04kPa ở 100℃ | 600m3/phút x 3,0kPa ở 100℃ | |
| Tháp trộn | Băng nâng chuyển vật liệu nóng | Dẫn nạp theo chiều đứng | Dẫn nạp theo chiều đứng | Dẫn nạp theo chiều đứng | Dẫn nạp theo chiều đứng |
| Tháp trộn | Máy sàng | Loại C&O gearless tối đa 60t/giờ |
Loại sàng thấp, không bánh răng; tối đa 80t/giờ |
Loại sàng thấp, không bánh răng; tối đa 100t/giờ |
Loại sàng thấp, không bánh răng; tối đa 120t/giờ |
| Phễu nóng | 4 ngăn; Tổng công suất: 8,0m3 |
4 ngăn; Tổng công suất: 9,2m3 |
4 ngăn; Tổng công suất: 12,0m3 |
4 ngăn; Tổng công suất: 15,0m3 |
|
| Đĩa cân | Chỉ thị cân kỹ thuật số từ xa bằng cảm biến lực Cốt liệu: 800kg x 2,0kg Bê tông nhựa: 100kg x 0,5kg Chất độn: 100kg x 0,5kg |
Chỉ thị cân kỹ thuật số từ xa bằng cảm biến lực Cốt liệu: 1000kg x 5,0kg Bê tông nhựa: 150kg x 1,0kg Chất độn: 150kg x 1,0kg |
Chỉ thị cân kỹ thuật số từ xa bằng cảm biến lực Cốt liệu: 1300kg x 5,0kg Bê tông nhựa: 150kg x 1,0kg Chất độn: 150kg x 1,0kg |
Chỉ thị cân kỹ thuật số từ xa bằng cảm biến lực Cốt liệu: 1600kg x 5,0kg Bê tông nhựa: 200kg x 1,0kg Chất độn: 200kg x 1,0kg |
|
| Máy trộn kiểu xoắn ốc | Máy trộn trục kép 800kg |
Máy trộn trục kép 1000kg |
Máy trộn trục kép 1300kg |
Máy trộn trục kép 1600kg |
|
| Thiết bị phun bê tông nhựa |
Bơm bánh răng 300ℓ/phút |
Bơm bánh răng 300ℓ/phút |
Bơm bánh răng 500ℓ/phút |
Bơm bánh răng 500ℓ/phút |
|
| Điều khiển | Bảng điều khiển | Next-Duo Máy tính công nghiệp Màn hình LCD |
Next-Duo Máy tính công nghiệp Màn hình LCD |
Next-Duo Máy tính công nghiệp Màn hình LCD |
Next-Duo Máy tính công nghiệp Màn hình LCD |
| Nguồn điện | 200kW | 230kW | 270kW | 310kW | |
| Diện tích | 900m2(30m x 29,3m) | 1000m2(33,5m x 29,3m) | 1000m2(33,5m x 29,3m) | 1000m2(33,5m x 29,3m) | |
| Tùy chọn | Cơ cấu chắn nhiệt, Cân băng tải, Bộ hút bụi dạng ướt, Hệ thống cung cấp chất độn, Hệ thống tái chế | ||||
*Một số trạm bê tông nhựa được trình bày trong catalog này có đi kèm với các thiết bị tùy chọn (ví dụ: tấm ốp bao quanh, vòm che băng tải, v.v.).
*Nguồn điện được đề cập ở trên bao gồm các cụm phụ kiện: hệ thống cấp bê tông nhựa, hệ thống cấp cốt liệu, hệ thống cấp dầu nhiên liệu, hệ thống cấp cho bộ lọc (tùy chọn)
*Do những cải tiến và/hoặc sửa đổi nên thông số kỹ thuật có thể thay đổi mà không thông báo trước.
